Serie FD

Serie FD

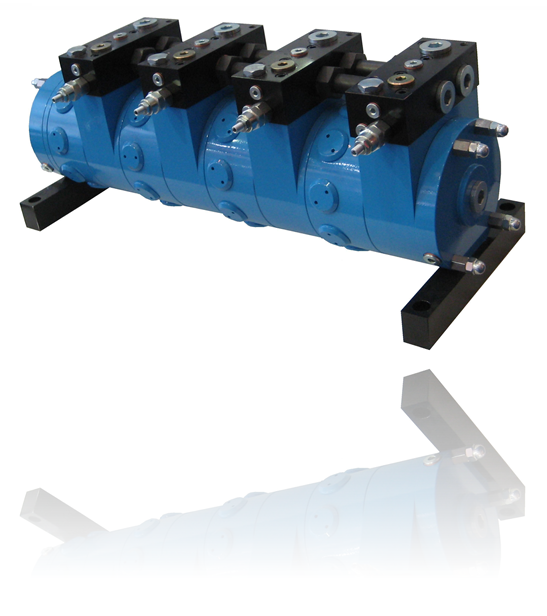

Divisori di flusso a pistoni radiali

I divisori di flusso a pistoni radiali FD di Italgroup permettono la divisione di un unico flusso fino in due parti uguali o in differenti rapporti, indipendentemente dalla pressione sugli attuatori. Sfruttando l’elevato rendimento volumetrico e regolarità di moto della configurazione a pistone radiale è possibile ottenere precisioni di divisone fino al 99% e controllabilità eccellente già a bassissime portate. E' inoltre possibile integrare valvole di rifasamento che assicurano un perfetto allineamento a fine corsa e protezione contro picchi di pressione e cavitazione.

Caratteristiche:

  • Divisore di flusso a due stadi
  • Precisione di sicronizzazione fino a 99%
  • Ampio range di portate
  • Valvole di massima e anti-cavitazione flangiabili

Dati tecnici

        Pressure Flow per section
Model Max number of section Number of pistons per section

Displacement
per section [cc/rev]

Max cont. [bar]

Max int.  [bar]

Peak [bar] Max cont. [l/min] Max int. [l/min] Max power per section
[hp]
Max powerper section
[kW]
Dry weight [kg]
FD 20 2 9 20 250 280 320 25 35 12 9 55
FD 27 2 9 27 250 280 320 35 50 16 12 55
FD 34 2 9 34 250 280 320 45 60 20 15 55
FD 50 2 9 51 250 280 320 60 80 27 20 65
FD 75 2 9 76 250 280 320 90 120 41 30 65
FD 90 2 9 89 250 280 320 110 140 48 35 65
FD 100 2 9 102 250 280 320 125 160 54 40 65
FD1 80 2 5 80 250 280 350 55 65 27 20 90
FD1 100 2 5 100 250 280 350 70 85 34 25 90
FD1 150 2 5 157 250 280 350 110 130 52 38 90
FD2 250 2 5 253 250 280 350 130 150 61 45 110
FD2 350 2 5 362 250 280 350 165 190 79 58 110
FD3 400 2 5 397 250 280 350 170 190 82 60 180
FD3 450 2 5 452 250 280 350 190 215 91 67 180
FD3 500 2 5 491 250 280 350 210 230 101 74 180
FD3 600 2 5 594 250 280 350 230 260 109 80 180
FD4 800 2 5 792 250 280 350 250 295 120 88 230
FD4 900 2 5 904 250 280 350 285 335 139 100 230
FD5 1400 2 5 1376 250 280 300 290 340 119 87 460
FD5 1500 2 5 1528 250 280 300 320 375 130 96 460
FD5 1600 2 5 1648 250 280 300 350 400 143 105 460
FD6 2500 2 5 2525 250 280 300 390 460 160 118 900
FD6 3000 2 5 2983 250 280 300 440 525 179 132 900
FD6 3200 2 5 3289 250 280 300 460 550 188 138 900
FD6 3500 2 5 3479 250 280 300 490 590 200 147 900
