IAM Series (Phasing Out)

IAM Series (Phasing Out)

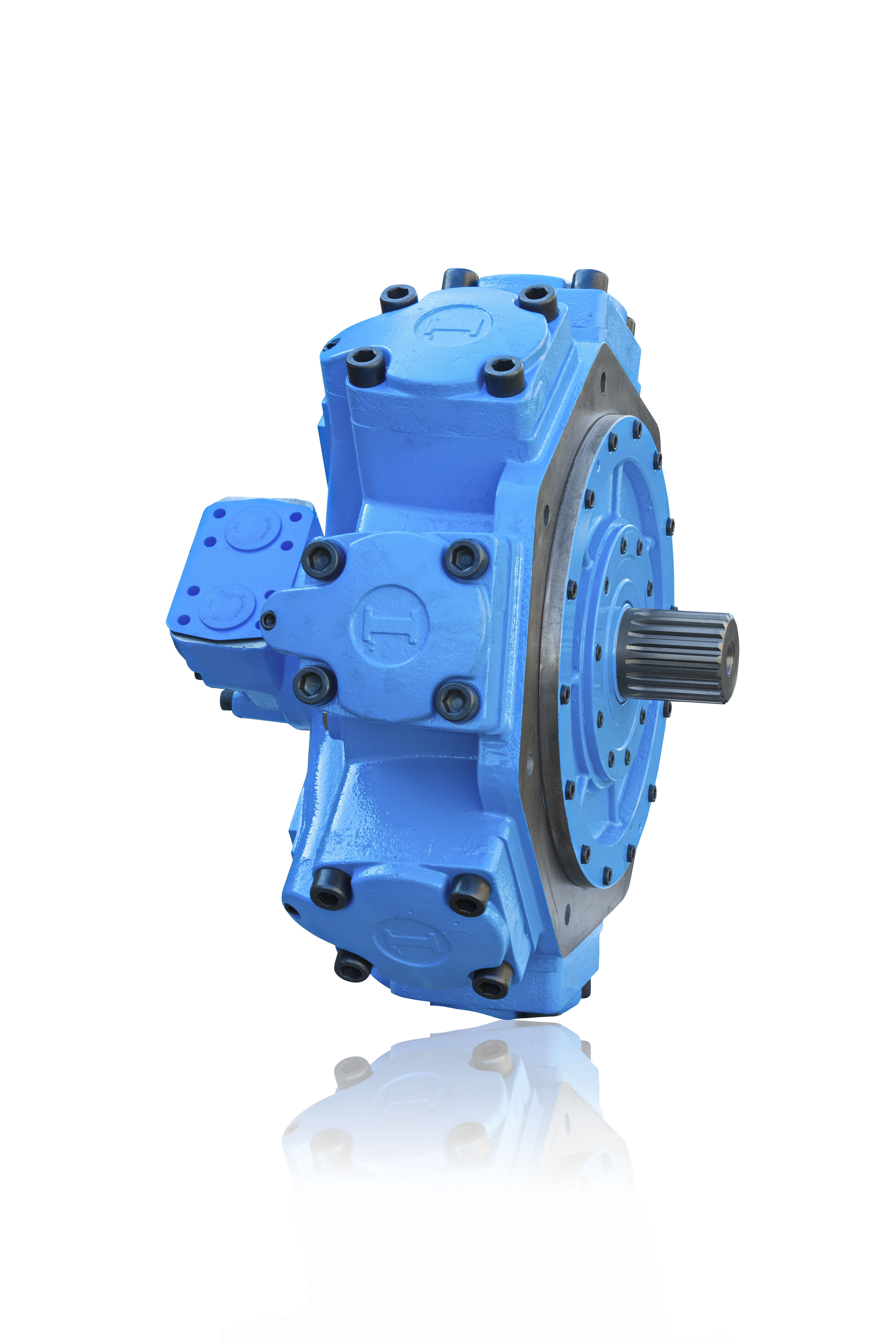

Single Displacement Hydraulic Motor

Starting from January 1st 2019, the IAM series has been replaced by the more performing and efficient R8M series.

The new R8M is fully interchangeable with the previous IAM, granting easy replacement of existing motors in the aftermarket: Go to R8M Series











Technical data

Motor                   Size  Number
of pistons
Displecement [cc]

Theoretical Specific Torque [Nm/bar]

Max cont. Pressure [bar] Max
int.
Pressure [bar]
Max Peak
Pressure [bar]
Max cont.
Speed [rpm]
Peak
Speed  [rpm]
Max cont. Power [kW] Max
Power  [kW]
Dry
Weight  [kg]
IAM 80 H1 5 80 1,3 250 300 350 950 1050 20 40 26 Download
IAM 100 H1 5 100 1,6 250 300 350 950 1050 27 40 26
IAM 150 H1 5 157 2,5 250 300 350 950 1050 27 40 26
IAM 175 H1 5 176 2,8 250 300 350 800 900 27 40 26
IAM 195 H1 5 195 3,1 250 300 350 800 900 27 40 26
IAM 200 H1 5 207 3,3 250 300 350 750 850 27 40 26
IAM 250 H1 5 257 4,1 250 300 350 750 850 27 40 26
IAM 300 H1 5 307 4,9 250 300 350 750 850 27 40 26
IAM 200 H2 5 198 3,2 250 300 350 800 900 33 49 42 Download
IAM 250 H2 5 253 4,0 250 300 350 750 850 33 49 42
IAM 300 H2 5 314 5,0 250 300 350 750 850 33 49 42
IAM 350 H2 5 362 5,8 250 300 350 650 750 33 49 42
IAM 400 H2 5 424 6,7 250 300 350 600 700 33 49 42
IAM 500 H2 5 492 7,8 250 300 350 500 600 33 49 42
IAM 600 H2 5 584 9,3 250 300 350 500 600 33 49 42
IAM 350 H3 5 349 5,6 250 300 350 630 700 45 68 68 Download
IAM 300 H3 5 397 6,3 250 300 350 600 680 45 68 68
IAM 450 H3 5 452 7,2 250 300 350 600 680 45 68 68
IAM 500 H3 5 491 7,8 250 300 350 600 680 45 68 68
IAM 600 H3 5 594 9,4 250 300 350 550 630 45 68 68
IAM 650 H3 5 660 10,5 250 300 350 500 580 45 68 68
IAM 700 H3 5 707 11,2 250 300 350 450 500 45 68 68
IAM 800 H3 5 791 12,6 250 300 350 400 450 45 68 68
IAM 700 H4 5 714 11,4 250 300 350 500 580 55 80 92 Download
IAM 800 H4 5 792 12,6 250 300 350 450 530 55 80 92
IAM 850 H4 5 847 13,5 250 300 350 450 530 55 80 92
IAM 900 H4 5 904 14,4 250 300 350 450 530 55 80 92
IAM 1000 H4 5 992 15,8 250 300 350 330 400 55 80 92
IAM 1100 H4 5 1116 17,8 250 300 350 330 400 55 80 92
IAM 1200 H4 5 1192 19,0 250 300 350 300 350 55 80 92
IAM 1250 H4 5 1247 19,8 250 300 350 250 300 55 80 92
IAM 1400 H4 5 1332 21,2 250 300 350 230 280 55 80 92
IAM 1100 H45 5 1183 18,8 250 300 350 350 400 85 120 118 Download
IAM 1400 H45 5 1376 21,9 250 300 350 300 350 85 120 118
IAM 1600 H45 5 1648 26,2 250 300 350 275 325 85 120 118
IAM 1800 H45 5 1815 28,9 250 300 350 250 300 85 120 118
IAM 1000 H5 5 1094 17,4 250 300 350 350 400 90 120 173 Download
IAM 1200 H5 5 1231 19,6 250 300 350 300 350 90 120 173
IAM 1400 H5 5 1376 21,9 250 300 350 300 350 90 120 173
IAM 1500 H5 5 1528 24,3 250 300 350 300 350 90 120 173
IAM 1600 H5 5 1648 26,2 250 300 350 300 340 90 120 173
IAM 1800 H5 5 1815 28,9 250 300 350 250 300 90 120 173
IAM 2000 H5 5 2035 32,4 250 300 350 230 260 90 120 173
IAM 2200 H5 5 2220 35,3 250 300 350 220 240 90 120 173
IAM 2200 H55 5 2126 33,8 250 300 350 240 280 120 170 173 Download
IAM 2500 H55 5 2525 40,2 250 300 350 240 280 120 170 173
IAM 2800 H55 5 2807 44,7 250 300 350 240 280 120 170 173
IAM 3000 H55 5 3028 48,2 250 300 350 230 270 120 170 173
IAM 2200 H6 5 2206 35,1 250 300 350 220 260 120 170 308 Download
IAM 2500 H6 5 2525 40,2 250 300 350 220 260 120 170 308
IAM 2800 H6 5 2807 44,7 250 300 350 220 260 120 170 308
IAM 3000 H6 5 2983 47,5 250 300 350 210 250 120 170 308
IAM 3200 H6 5 3289 52,3 250 300 350 200 240 120 170 308
IAM 3500 H6 5 3479 55,4 250 300 350 200 240 120 170 308
IAM 3900 H7 7 3907 62,2 250 300 350 160 200 130 180 405 Download
IAM 4300 H7 7 4343 69,1 250 300 350 150 190 130 180 405
IAM 4600 H7 7 4616 73,5 250 300 350 140 190 130 180 405
IAM 5000 H7 7 5088 81,0 250 300 350 140 180 130 180 405
IAM 5400 H7 7 5384 85,7 250 300 350 130 170 130 180 405
IAM 6000 H8 10

                                           Riferisi alla Serie IAMD per la taglia H8

Download
IAM 6500 H8 10
IAM 6800 H8 10
IAM 7600 H8 10
IAM 8000 H8 10
